Kệ Shuttle Rack

Kệ Shuttle là gì?

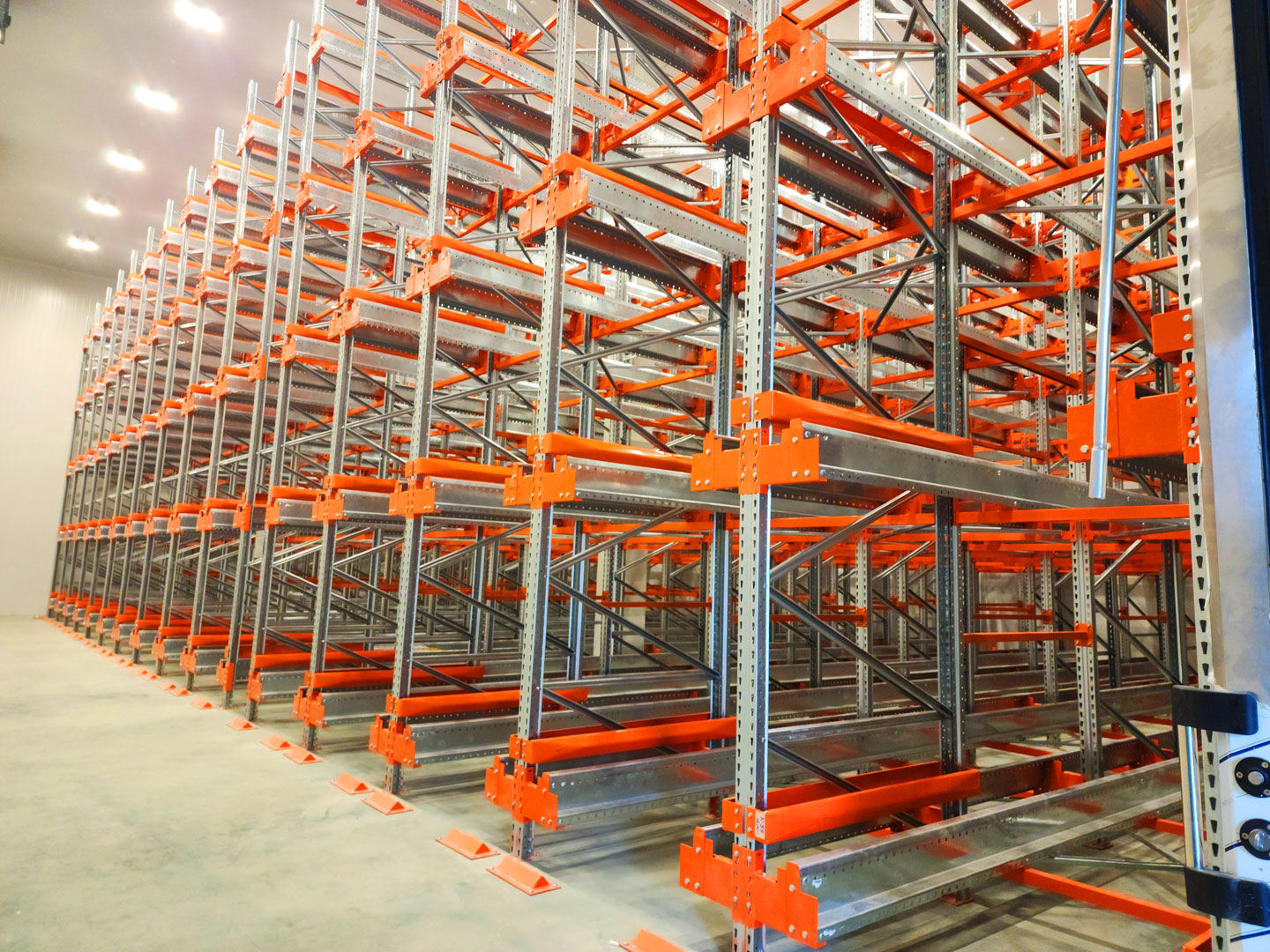

Kệ Shuttle, hay còn gọi là Shuttle Rack hoặc Radio Shuttle, là hệ thống kệ pallet mật độ cao kết hợp giữa kết cấu kệ và xe Shuttle tự hành.

Thay vì để xe nâng đi sâu vào từng lane để đặt hoặc lấy pallet, xe Shuttle sẽ di chuyển trên hệ thống ray được bố trí bên trong kệ. Người vận hành điều khiển xe Shuttle để đưa pallet vào vị trí hoặc lấy pallet ra theo nhu cầu.

Cách vận hành này giúp giảm đáng kể hoạt động của xe nâng bên trong lòng kệ, đồng thời hạn chế nguy cơ va chạm trực tiếp với kết cấu kệ.

Kệ Shuttle đặc biệt phù hợp với những kho cần mật độ lưu trữ cao nhưng vẫn muốn duy trì tốc độ xuất nhập ổn định.

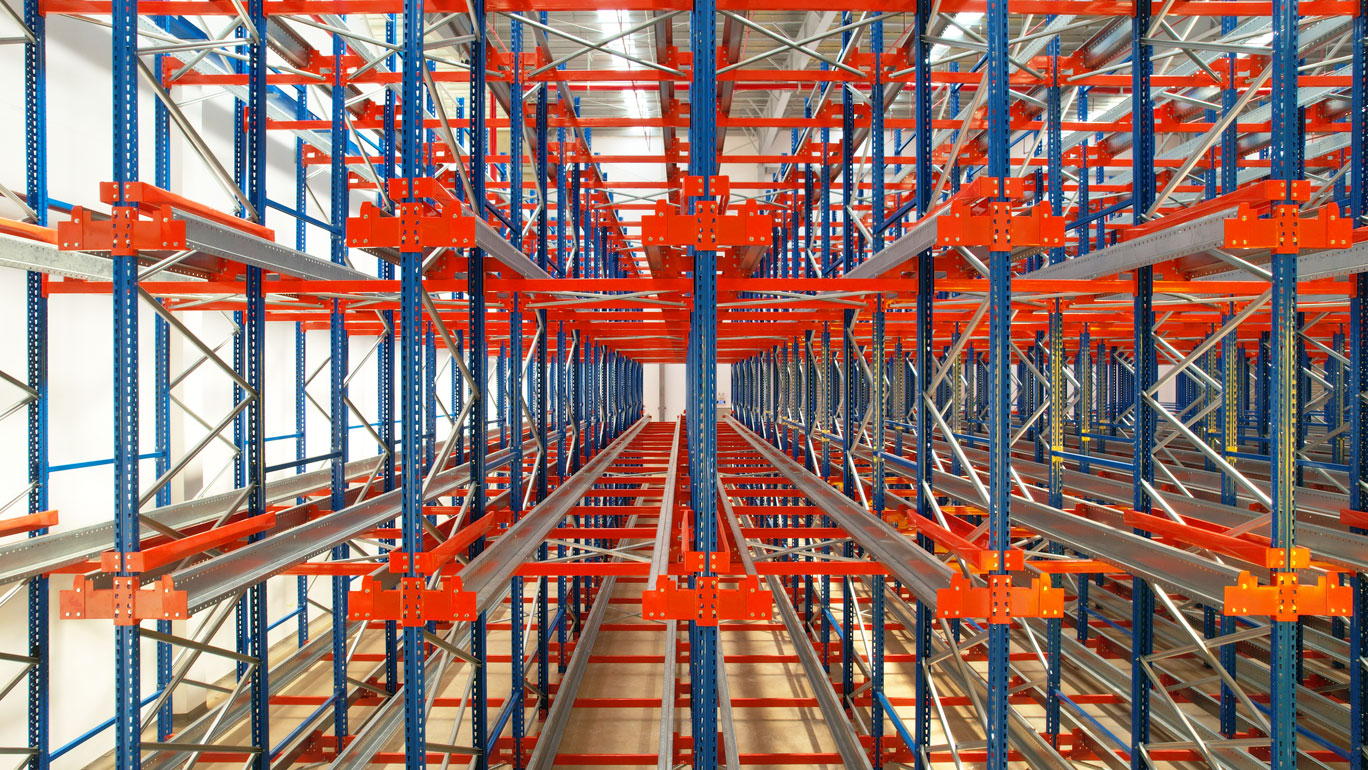

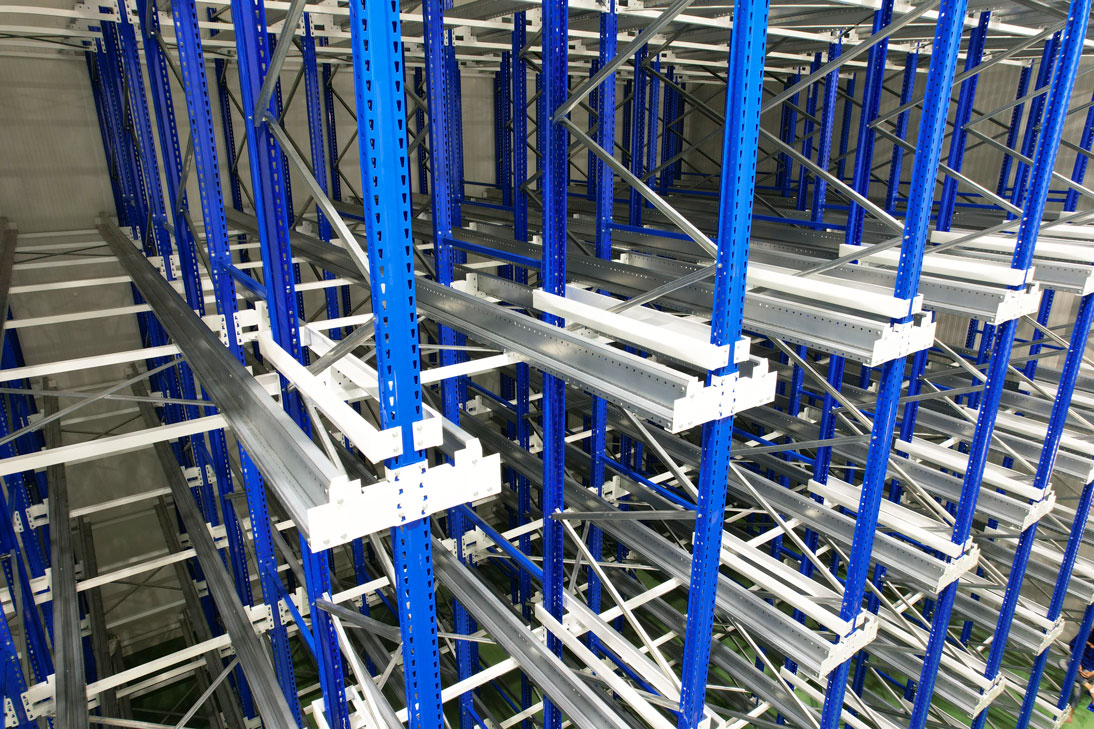

Cấu tạo hệ thống kệ Shuttle

Một hệ thống Shuttle Rack thường bao gồm các bộ phận chính:

• Cột trụ: tạo kết cấu chịu lực chính cho toàn bộ hệ thống.
• Beam: liên kết các cột và tạo khung chứa pallet.
• Ray Shuttle: đường ray để xe Shuttle di chuyển vào sâu bên trong lane.
• Thanh giằng: tăng độ ổn định cho hệ thống kệ.
• Thanh đỡ và bộ phận định vị pallet: hỗ trợ pallet nằm đúng vị trí.
• Bộ phận bảo vệ: hạn chế tác động từ xe nâng và hoạt động vận hành.

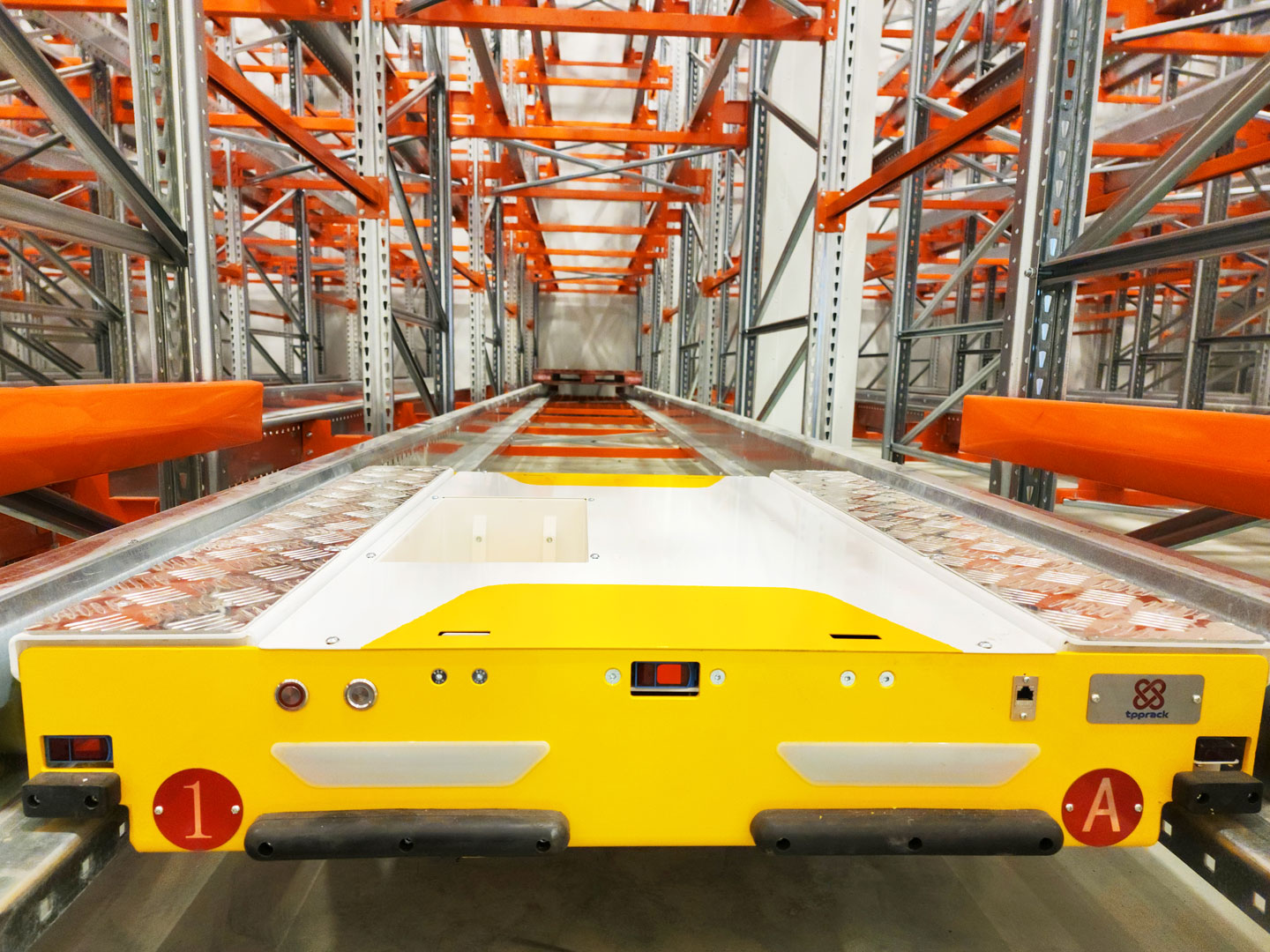

• Xe Shuttle: thiết bị tự hành đưa pallet vào hoặc ra khỏi vị trí lưu trữ.

Cấu hình thực tế sẽ được tính toán theo tải trọng pallet, kích thước hàng hóa, số tầng, chiều sâu lane và điều kiện nhà kho.

Kệ Shuttle hoạt động như thế nào?

Quy trình lưu trữ tương đối đơn giản.

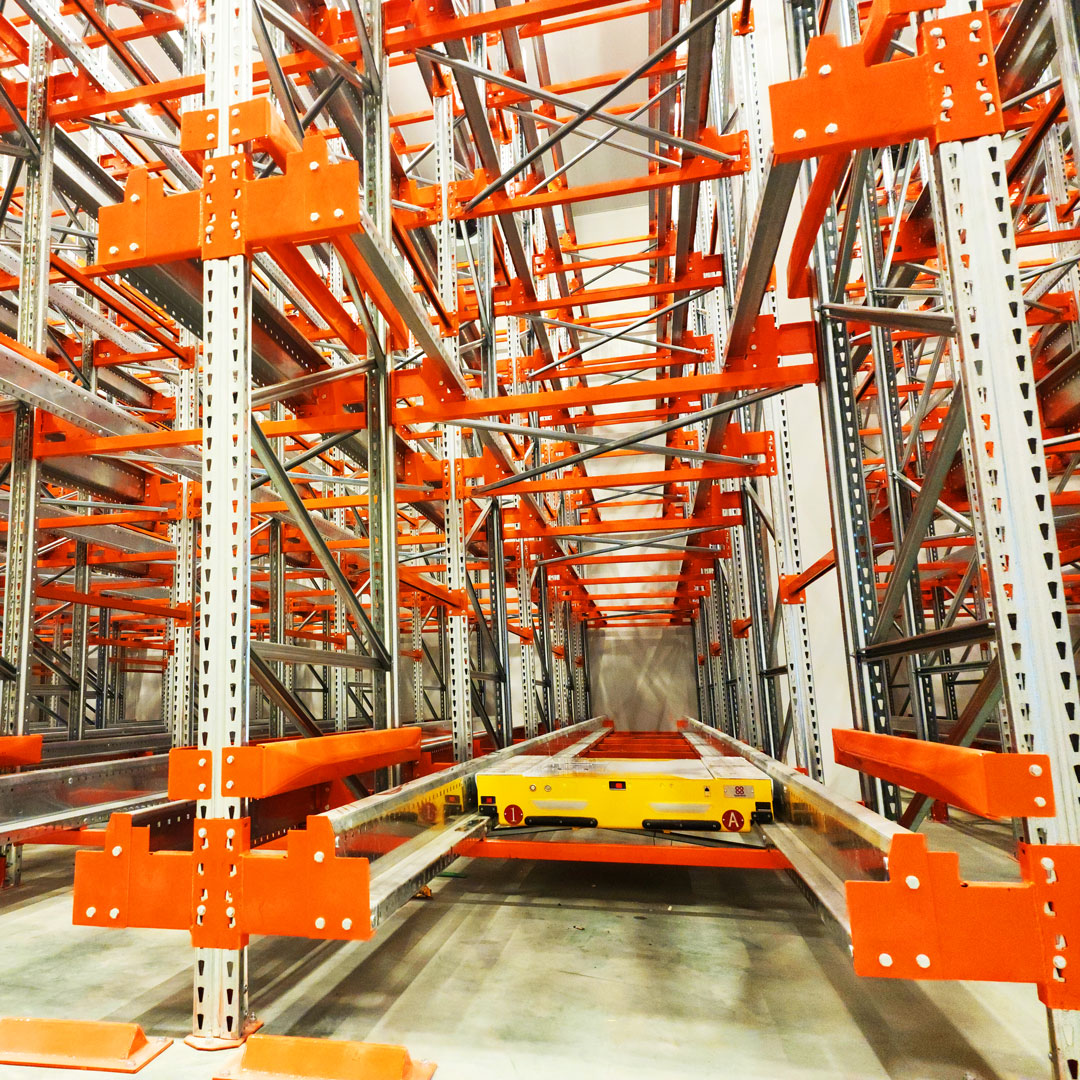

Khi nhập hàng, xe nâng đưa pallet đến vị trí đầu lane. Xe Shuttle tiếp nhận pallet và di chuyển trên ray vào bên trong để đặt pallet tại vị trí được chỉ định.

Khi xuất hàng, xe Shuttle di chuyển đến vị trí pallet cần lấy, đưa pallet về đầu lane để xe nâng tiếp nhận và vận chuyển ra ngoài.

Nhờ cách vận hành này, xe nâng chủ yếu hoạt động ở khu vực đầu dãy thay vì phải chạy sâu vào kết cấu kệ.

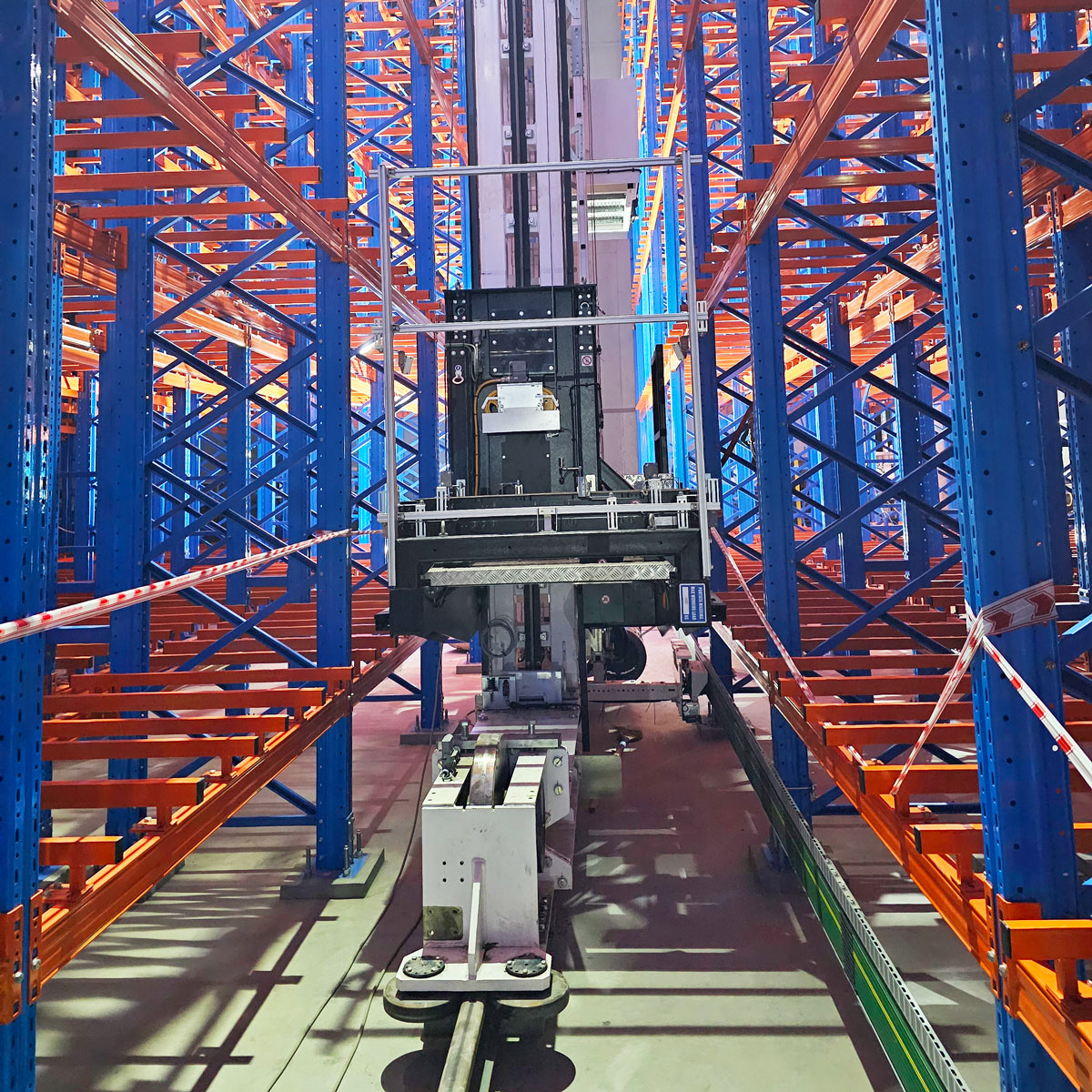

Một số hệ thống có thể điều khiển xe Shuttle bằng remote hoặc tích hợp với giải pháp tự động hóa cao hơn tùy nhu cầu của kho.

Ưu điểm nổi bật của kệ Shuttle Rack

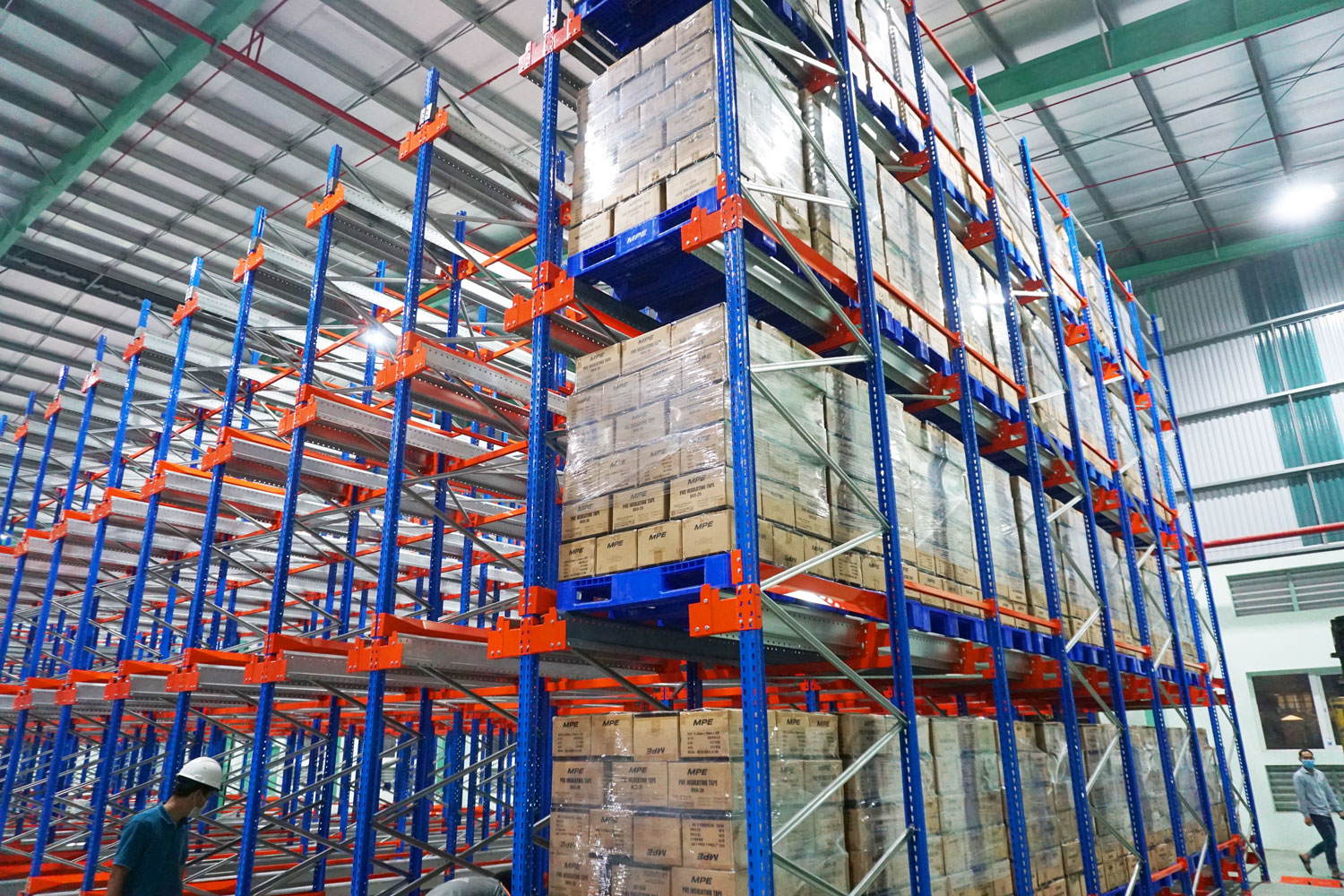

Tăng mật độ lưu trữ

Kệ Shuttle cho phép bố trí nhiều pallet theo chiều sâu trong cùng một lane. Do đó, diện tích dành cho lối đi xe nâng có thể được giảm so với hệ thống kệ Selective.

Đây là ưu điểm đặc biệt hữu ích với những kho có diện tích hạn chế nhưng số lượng pallet lớn.

Giảm thời gian xe nâng di chuyển

Xe nâng không phải chạy sâu vào trong từng lane. Xe Shuttle đảm nhiệm việc đưa pallet vào và ra khỏi vị trí lưu trữ.

Nhờ đó, quãng đường di chuyển của xe nâng được rút ngắn và quá trình vận hành có thể được tổ chức hiệu quả hơn.

Hạn chế va chạm vào kệ

Khi xe nâng không cần đi sâu vào lòng kệ, nguy cơ va chạm trực tiếp giữa xe nâng và cột, beam hoặc ray có thể được hạn chế.

Điều này giúp giảm những tác động không cần thiết lên kết cấu trong quá trình xuất nhập hàng.

Phù hợp với kho có số lượng pallet lớn

Kệ Shuttle thường phát huy hiệu quả khi doanh nghiệp cần lưu trữ số lượng lớn hàng hóa có đặc điểm tương đồng.

Đặc biệt, giải pháp này phù hợp với các kho cần tối ưu mật độ thay vì ưu tiên khả năng tiếp cận trực tiếp từng pallet như kệ Selective.

Kệ Shuttle phù hợp với những kho nào?

Kệ Shuttle có thể được ứng dụng trong nhiều mô hình kho như:

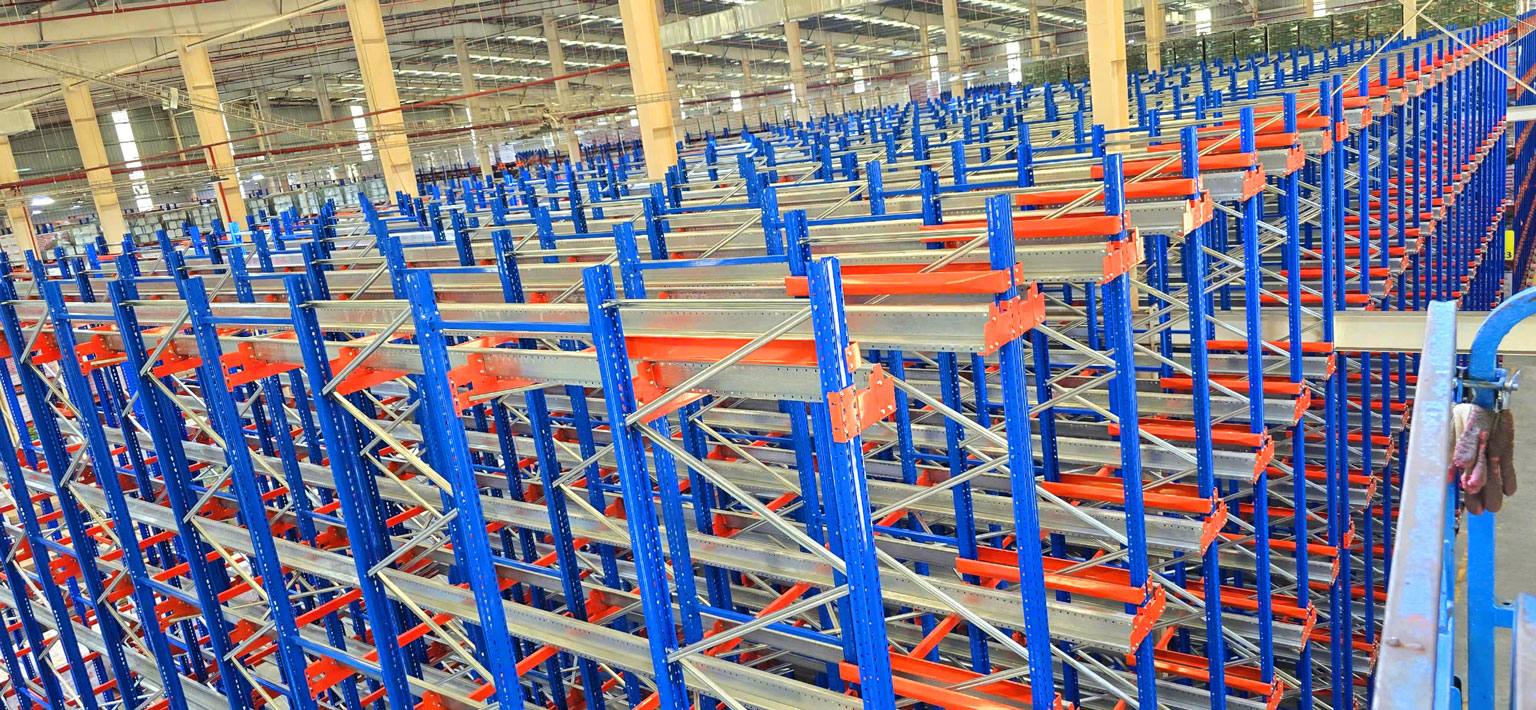

• Kho logistics: lưu trữ số lượng lớn pallet và tối ưu diện tích.
• Kho thành phẩm: phù hợp với hàng hóa được đóng pallet và lưu trữ theo lô.
• Kho nguyên vật liệu: hỗ trợ tập trung các nhóm hàng có quy cách tương đồng.

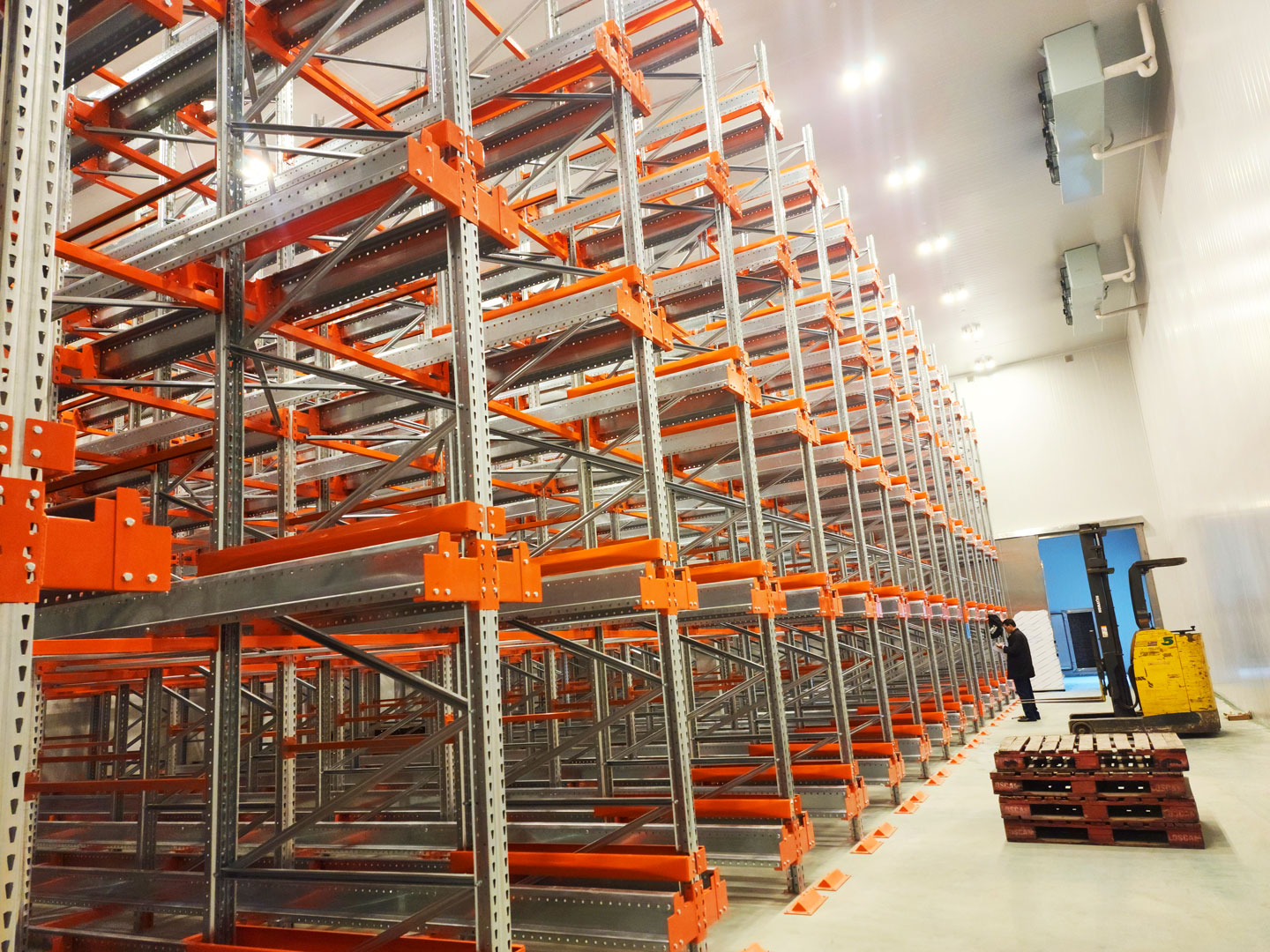

• Kho lạnh: tận dụng tốt thể tích kho và giảm diện tích lối đi.
• Nhà máy sản xuất: lưu trữ nguyên liệu, bán thành phẩm và thành phẩm.
• Trung tâm phân phối: phù hợp với hệ thống cần mật độ lưu trữ cao.

TPPRACK hiện cũng giới thiệu Shuttle Rack là một trong các giải pháp lưu trữ mật độ cao dành cho kho logistics, nhà máy và kho lạnh.

Kệ Shuttle phù hợp với FIFO hay LIFO?

Tùy cách bố trí hệ thống, kệ Shuttle có thể được thiết kế để phục vụ FIFO hoặc LIFO.

Với mô hình LIFO, hàng được đưa vào và lấy ra từ cùng một phía. Đây là phương án phù hợp với kho lưu trữ theo lô, trong đó hàng nhập sau có thể được lấy trước.

Với FIFO, việc nhập và xuất có thể được tổ chức từ hai phía khác nhau của lane, giúp hàng nhập trước được ưu tiên xuất trước.

Việc lựa chọn FIFO hay LIFO cần dựa trên đặc điểm hàng hóa, hạn sử dụng, quy trình xuất nhập và cách tổ chức kho.

Kệ Shuttle khác gì kệ Drive In?

Cả Shuttle Rack và Drive In đều thuộc nhóm giải pháp lưu trữ mật độ cao và cho phép pallet được lưu trữ theo chiều sâu.

Điểm khác biệt nằm ở phương thức đưa pallet vào bên trong lane.

Với Drive In, xe nâng phải di chuyển vào trong kết cấu kệ để thao tác với pallet. Trong khi đó, kệ Shuttle sử dụng xe Shuttle chạy trên ray để vận chuyển pallet.

Do đó, Shuttle Rack có thể giúp giảm hoạt động của xe nâng trong lòng kệ và phù hợp với doanh nghiệp muốn tăng mức độ cơ giới hóa trong vận hành.

Những yếu tố cần tính toán khi thiết kế kệ Shuttle

Để hệ thống hoạt động ổn định, không nên chỉ dựa vào diện tích kho để lựa chọn kệ.

Các thông số cần xác định gồm:

• Kích thước và trọng lượng pallet.
• Số lượng pallet cần lưu trữ.
• Chiều cao thông thủy của kho.
• Chiều sâu từng lane.
• Số tầng kệ.
• Loại xe nâng sử dụng.
• Tần suất nhập và xuất hàng.
• Phương thức quản lý FIFO hoặc LIFO.
• Điều kiện môi trường như kho thường hoặc kho lạnh.

Từ các thông tin này, đơn vị thiết kế mới có thể xác định cấu hình beam, cột, ray, tải trọng và thiết bị Shuttle phù hợp.

TPPRACK cung cấp và triển khai kệ Shuttle theo nhu cầu

TPPRACK cung cấp giải pháp Kệ Shuttle Rack dành cho các doanh nghiệp cần tối ưu mật độ lưu trữ pallet và nâng cao hiệu quả vận hành kho.

Hệ thống có thể được thiết kế theo quy mô và điều kiện thực tế của từng công trình, từ kho hàng thông thường đến kho lạnh, nhà máy sản xuất và trung tâm phân phối. TPPRACK hiện giới thiệu tải trọng tham khảo của dòng Shuttle Rack trong khoảng 500–3.000 kg/pallet, với chiều cao có thể tùy chỉnh theo thiết kế công trình.

Để lựa chọn chính xác, doanh nghiệp nên cung cấp diện tích kho, chiều cao nhà xưởng, kích thước pallet, tải trọng hàng hóa và sản lượng nhập xuất. Đây là cơ sở để TPPRACK xây dựng layout và cấu hình kệ phù hợp, hướng đến sự cân bằng giữa mật độ lưu trữ, tốc độ vận hành và chi phí đầu tư.
